青蓝色玻璃特性(Blue Glass Characteristic)

牌号
Type
厚度(mm)
Thickness
A[2856K] D65 化学稳定性
Chemical Stability
ND α×10-7
(/℃)
Tg
(℃)
Ts
(℃)
S
x y Y x y Y DA DW
QB1 2 0.354 0.379 44.8 0.235 0.258 49.0 1 3 1.520 93 477 550 2.51
QB2 2 0.322 0.334 28.8 0.210 0.206 32.6 1 3 1.520 93 477 550 2.51
QB3 2 0.159 0.042 0.8 0.156 0.028 1.8 1 3 1.520 91 525 577 2.51
QB4 2 0.143 0.101 3.0 0.145 0.063 5.8 1 3 1.582 81 483 549 3.25
QB5 2 0.143 0.106 2.8 0.146 0.065 5.2 1 2 1.520 93 477 550 2.52



牌号
Type
厚度(mm)
Thickness
A[2856K] D65 化学稳定性
Chemical Stability
ND α×10-7
(/℃)
Tg
(℃)
Ts
(℃)
S
x y Y x y Y DA DW
QB9 2 0.187 0.391 14.8 0.156 0.256 20.3 1 2 1.524 89 460 532 2.56
QB10 2 0.409 0.417 74.4 0.283 0.324 76.6 1 2 1.529 84 540 606 2.63
QB11 2 0.328 0.412 52.0 0.226 0.290 59.1 1 2 1.514 93 477 550 2.57
QB12 2 0.269 0.406 36.2 0.194 0.271 44.2 1 2 1.517 91 506 572 2.59
QB13 2 0.189 0.377 17.3 0.157 0.242 23.7 1 2 1.522 90 490 555 2.61



牌号
Type
厚度(mm)
Thickness
A[2856K] D65 化学稳定性
Chemical Stability
ND α×10-7
(/℃)
Tg
(℃)
Ts

(℃)

S
x y Y x y Y DA DW
QB16 2 0.430 0.411 82.4 0.300 0.327 84.7 6 5 1.520       2.64
QB17 2 0.424 0.417 71.4 0.299 0.334 74.0 6 5 1.515       2.60
QB18 2 0.400 0.413 75.2 0.274 0.315 78.3 1 3 1.518 90 490 555 2.50
QB19 2 0.247 0.250 12.2 0.175 0.137 15.6 1 3 1.477 93 428 520 2.25
QB21 2 0.345 0.439 62.1 0.244 0.326 68.8 6 5 1.535 100 421 463 2.86



牌号
Type
厚度(mm)
Thickness
A[2856K] D65 化学稳定性
Chemical Stability
ND α×10-7
(/℃)
Tg
(℃)
Ts
(℃)
S
x y Y x y Y DA DW
QB23 2 0.207 0.385 20.8 0.165 0.248 27.7 1 2 1.517 93 477 550 2.56
QB24 2 0.149 0.035 0.7 0.153 0.028 1.9 4 3 1.513 93 477 550 2.56
QB26 2 0.318 0.470 42.4 0.233 0.360 48.5 6 5 1.536 74 549 624 2.82
QB29 2 0.151 0.033 0.7 0.154 0.026 1.8 1 2 1.517 93 477 550 2.56

技术要求(Technical Indexes)

牌号
Type
厚度(mm)
Thickness
400(nm) 420(nm) 450(nm) 540(nm) 600(nm) 640(nm) 680(nm) 700(nm)
QB1 2   ≥84.0   44.0~50.0   21.0~27.0   34.0~42.0
QB2 2 ≥84.0     22.0~36.0 10.0~21.0
QB3 2     ≥40.0 ≤0.4     ≤3.0
QB4 2   ≥66.7   ≤1.2       ≤19.7
QB5 2   ≥58.0   ≤5.0       ≤2.0



牌号
Typr
厚度(mm)
Thickness
400(nm) 480(nm) 640(nm) 680(nm) 700(nm) 1000(nm)
QB9 2 ≥10.0 ≥36.5   ≤1.0
QB10 2 ≥76.0       23.0~31.0 ≤5.0
QB11 2 ≥80.0 ≥83.6     5.5~11.6
QB12 2 ≥63.5 ≥76.4     ≤0.7
QB13 2 ≥20.0 ≥51.5 ≤0.2



牌号
Type
厚度(mm)
Thickness
400
(nm)
420
(nm)
450
(nm)
500
(nm)
540
(nm)
650
(nm)
700
(nm)
800
(nm)
1000
(nm)
QB16 2 ≥88.3     ≥87.9   64.9~72.8   33.3~48.1
QB17 2     ≥69.7       27.7~44.0   ≤10.1
QB18 2   ≥88.5     80.0~87.7   25.3~59.3
QB19 2 ≥70.0       560
≥10.0
620
≤3.0
≤13.0
QB21 2 360

≥50.0
    ≥83.0   680
≤4.5




牌号
Type
厚度(mm)
Thickness
320(nm) 334(nm) 350(nm) 405(nm) 480(nm) 600(nm) 633(nm) 694(nm) 750(nm)
QB23 2     ≤4.0   ≥60.3     ≤0.1
QB24 2   ≤14.7   ≥68.0 ≤19.4 ≤0.1     ≤0.9
QB26 2     ≥10.6    510
≥70.9
 633
≤5.7
≤5.7 ≤0.1
QB29 2 ≤23.0      380
≥83.0
≤22.0 ≤0.1   ≤14.7

汽泡、条纹、应力类级别(Class Of Bubble Stripe Stress)

牌 号
Type
气 泡
Bubble
条 纹
Stripe
应 力
Stress
QB1 C-B 3C 3
QB2 C-B 3C 3
QB3 C-B 4 3
QB4 C-B 4 3
QB5 C-B 4 3



牌号
Type
气 泡
Rubble
条 纹
Stripe
应 力
Stress
QB9 C-B 4 3
QB10 D 3C 3
QB11 C-B 3C 3
QB12 C-B 3C 3
QB13 C-B 3C 3



牌号
Type
气 泡
Bubble
条 纹
Stripe
应 力
Stress
QB16 D 3C 3
QB17 D 3C 3
QB18 C 3C 3
QB19 D-C 4 3
QB21 C 3C 4



牌号
Type
气泡
Bubble
条纹
Stripe
应力
Stress
QB23 C-B 3C 3
QB24 C-B 3C 3
QB26 D-C 3C 4
QB29 C-B 3C 3

特性曲线图(Wavelength)

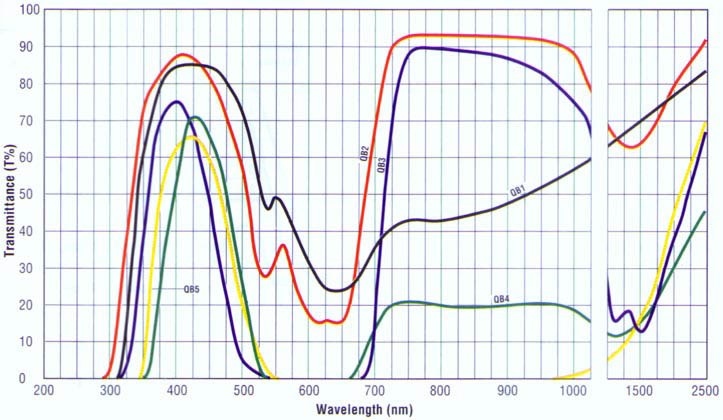

QB1-QB5
QB1~QB5

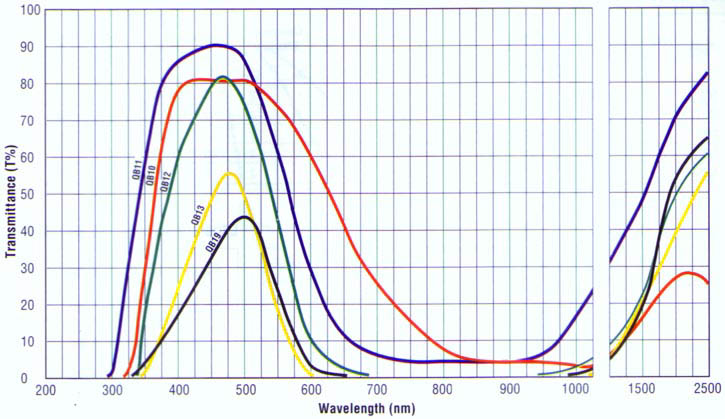

QB9~QB14

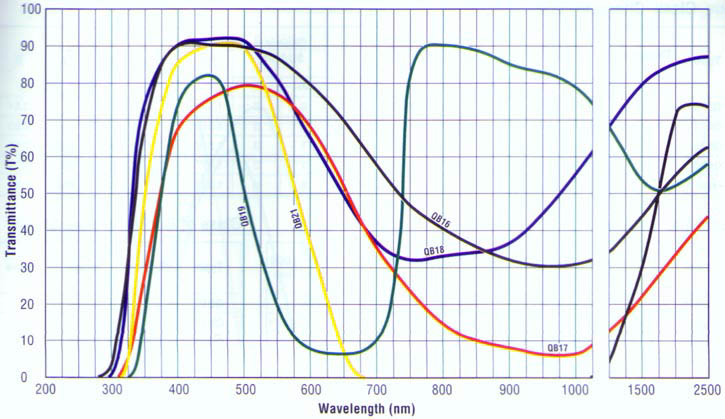

QB16-QB21

QB16~QB21

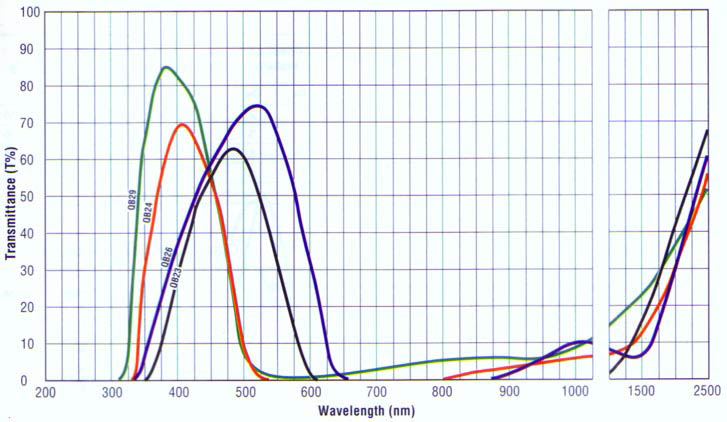

QB23-QB29

QB23~QB29
