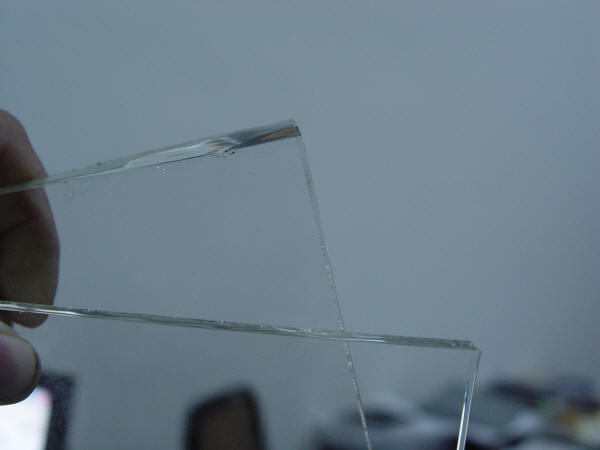

|
高硼硅3.3耐热冲击浮法平板玻璃 —— 一种真正全能、广泛应用的材料！ 我国是第三个可以生产浮法高硼硅玻璃3.3的国家。 高硼硅3.3耐热冲击浮法平板玻璃(英文名称plat borosilicate glass 3.3,可替代SCHOTT公司商标borofloat ® 3.3,CORNING公司商标pyrex ®7740）是使用浮法工艺生产的，以氧化钠（Na2O)、氧化硼（B2O3)、二氧化硅（SiO2）为基本成份的一种平板玻璃。该种玻璃成分中硼硅含量较高，分别为硼：12.5～13.5%，硅：78～80%。故称此类玻璃为高硼硅玻璃。属于硼硅酸盐玻璃中的派来克斯类玻璃。其特点是热膨胀系数小，拥有良好的热稳定性、化学稳定性、透光性能和电学性能，故具有抗化学侵蚀性、抗热冲击性、机械性能好、使用温度高、硬度高等特性，因此又称为耐热玻璃、耐热冲击玻璃、耐高温玻璃，同时也是一种特种防火玻璃。 产品的性能： 1、力学性能 密度ρ： 2.23±0.02g/cm3 莫氏硬度： 大于7 2、热力学性能 热膨胀系数： （0-300℃） （3.3±0.1）×10-6K -1 软化点： 820±10℃ 应变点： 516±10℃ 比热容： （20-100℃）0.82KJ×（㎏×K）-1 导热系数： 1.2W×（m×K）-1 耐热冲击性： 180 K 同片温差性能： 100 K 最高工作温度： 短期(<10h) 500℃，长期(>10h) 450℃ 3、化学性能 耐水性 ISO719/DIN12111 HGB1 ISO720 HGA1 耐酸性 ISO1776/DIN12116 1 耐碱性 ISO695/DIN52322 A2 4、光学性能 折射率： Nd：1.47384 透过率： >91% 5、电学性能 电阻率lgρ 250℃ 8.0Ω×㎝ 介电损失 tanσ(1兆周20℃) 38×10-4 介电常数ε 4.7 6、最大尺寸： 常规 750mmm×1200mm，定制长度不限。 7、厚度： 浮法工艺1.5——25mm 其他工艺0.5——150mm |
← 返回资料中心 / All resources
浮法高硼硅玻璃3.3性能及规格
原站历史资料，保留原文、参数和原始图片；历史日期及联系方式可能与当前信息不同。
Historical content is preserved as published. Confirm current specifications and availability before ordering.
